广东韦斯实验设备有限公司

产 品 名 称

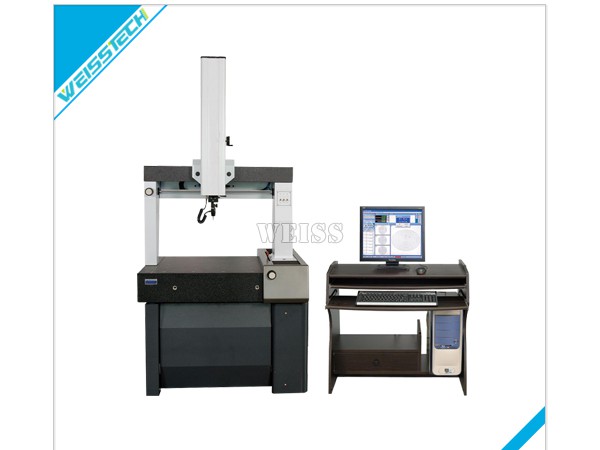

桥式三坐标测量机（三次元测量仪）

产 品 特 点

◆ 三轴花岗岩导轨，精度高，稳定性好；

◆ 增强型同步带，运动平稳，定位准确；

◆ 悬挂式气缸结构设计，阻力小，稳定性好；

◆ 英国RENISHAW光栅，温度影响极小；

◆ 英国RENISHAW测头系统，稳定、精准、不易损；

◆ 英国RENISHAW控制系统，全数字PID调节，真正的实时控制，运行稳定，具备超强的兼容性；

◆ 美国DMIS测量软件，通过了国际PTB认证，算法科学，支持多功能的报告输出，为测量提供完美的解决方案。

型号

行程

（mm)

外部尺寸

（mm）

总重

(kg)

承重(kg)

示值误差

（μm）*

探测误差

（μm）

工作环境

CMU544

500×400×400

880×880×2000

600

300

2.0+L/300

2.0

湿度：

40~60%

压缩空气：

120L/min，

0.6~0.8mpa

电源：220V

CMU654

600×500×400

1125×975×2220

800

CMU686

600×800×600

1135×1920×2765

1750

600

2.5+L/300

2.5

CMU6106

600×1000×600

1135×2120×2765

1850

CMU8106

800×1000×600

1335×2120×2765

1900

CMU8128

800×1200×800

1335×2520×3165

2700

700

2.8+L/300

2.8

CMU10128

1000×1200×800

1535×2520×3165

2900

CMU10158

1000×1500×800

1535×2720×3165

3200

750

应 用 行 业

航空制造业：随着航空航天事业的发展，航空制造业要求测量检测的尺寸更大、速度更快、更精准，天准三坐标为适应这一需求的发展，对各种几何量尺寸提供了快速、有效的测量手段与方法。同时，也努力为航空制造业提升效率、降低成本。

风能光伏：由于风能、太阳能具有清洁无污等环保的特点，近年来不断的受到各个国家的重视，风能制造、光伏太阳能产业也在全球显示了巨大的发展潜力和应用空间，风能叶片、光伏硅晶片等测量需求近年来增长迅猛。

汽车制造：在制造领域，从动力总成、汽车零配件，到车身的设计、制造和验证，以及模具和工装的制造检验，三坐标测量机具有广泛的应用。

其他应用：在精密模具、电子、通信、机械、五金、塑料等广大的制造业行业，三坐标测量机有着极其深入而广泛的应用，并在高等院校、研究院、计量检定部门的实验室、计量室广泛应用。

测 量 元 素

长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等
